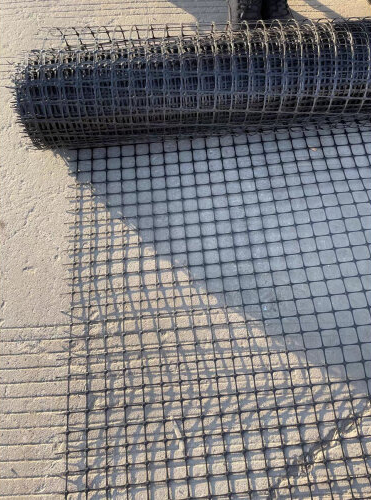

土工格柵的施工規范 1. 鋪設準備工作: 1.1 地基處理:首先對下層進行整平、碾壓,要求平整度不大于1 5㎜,壓實度達到設計要求,表面嚴禁有碎石、塊石等堅硬凸 出物。 1.2 鋪設環境:室外氣溫5℃以上,風力4級以下,無雨、雪。(環 境或特殊要求除外) 2. 鋪設及搭接方法: 2.1在平整好的下承層上按設計寬度鋪設土工格柵,攤鋪時應拉 直、平順,緊貼下承層,不得出現扭曲、褶皺、重疊,搭接 處用U形釘或聯接件固定. 2.2土工格柵在鋪設時,將筋材主強度高的方向垂直路堤軸線方 向,每幅疊合長度(縱向)不小于15㎝,并用U形釘或聯接 件固定,間距1.0m,橫向搭接長度30~90㎝,搭接位置用U 形釘或尼龍繩固定。 3. 鋪設搭接后的質量檢測: 3.1土工格柵鋪設完成后首先進行自檢,其質量要求見下表: 4.回填: 4.1土工格柵材料攤鋪到位后應及時填筑填料,以免其受到陽光過 長時間的直接曝曬,一般情況下,間隔時間不超過48H。 4.2填料要求:在距土工格柵層8㎝以內的路堤填石路堤料其最大 料徑不得大于6㎝,土工格柵第一層填土攤鋪應采用輕型推 土機或前置式裝載機,沿路堤的軸線方向行駛進行壓實,填 筑壓實厚度大于60㎝。

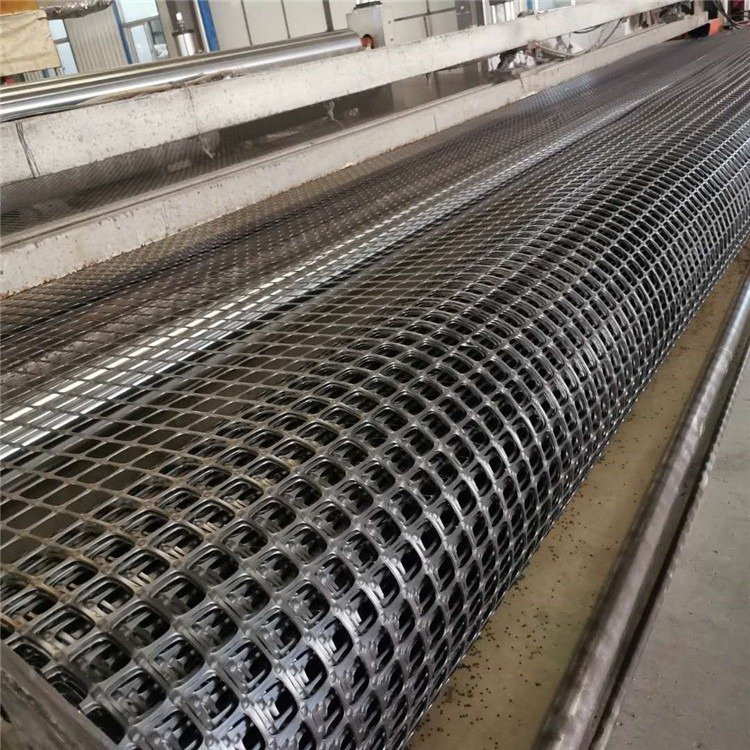

一、施工測量和放樣 根據原始導線點及加密導線點,用全站儀恢復K18+ ~K18+路段的路線中樁,并放出路基用地邊樁和路堤坡腳,復核路基橫斷面原地表高程,如與設計圖紙?zhí)峁┑臄?shù)據有太大出入,及時報監理工程師復測,并由監理工程師認可。 二、清表 清除路基范圍內雜草、樹木等有害于路堤穩定的雜物,對于地表積水或水塘地段,先將水抽干,清除淤泥,并用合格土方進行回填,并進行壓實。 三、原地表壓實 四、平整場地,對原地表用沖擊壓路機進行壓實,具體壓實方案根據路基沖擊碾壓施工方案執行。 四、土工格柵的鋪設 (一)、土工格柵工作機理:土工格柵的抗拉強度大,可增加路堤的穩定性;格柵網眼的存在制約了土的橫向移動,形成了良好的嵌鎖作用,使土體具有較好的整體抗剪能力;土工格柵有一定的剛度使上面的負荷得到擴散,提高了地基的承載力。 土工格柵的要求:土工格柵采用雙向拉伸(GSL)土工格柵,每延米縱向極限抗拉強度不小于25KN/m,橫向極限抗拉強度不小于 35KN/m,延伸率不大于13%;土工格柵網孔尺寸為30mm×40mm,肋條截面為矩形。

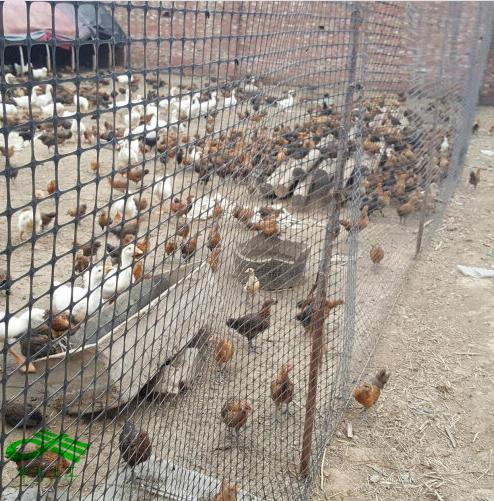

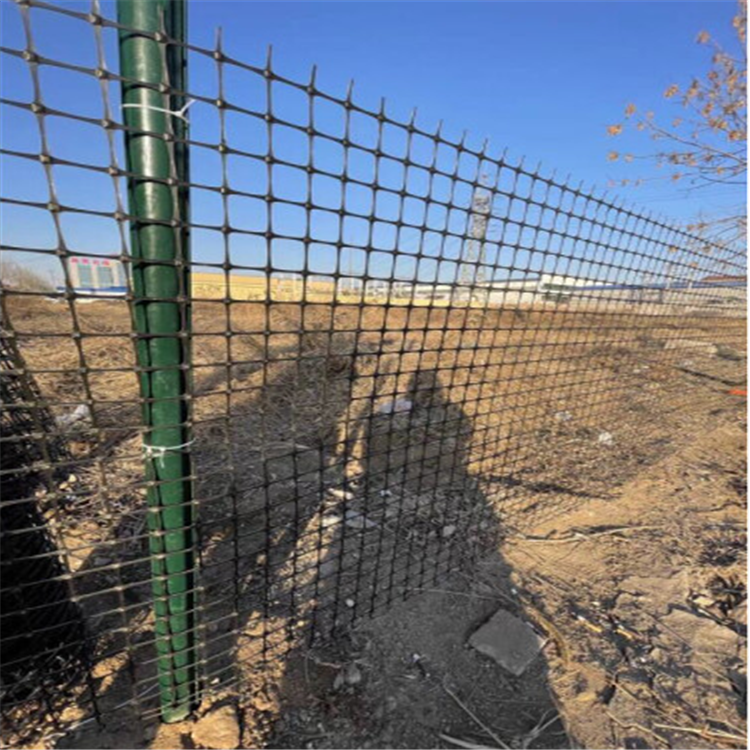

標簽： 土工格柵 養雞養鴨網 菜園圍欄、
